OK模型 [OK48839]スイッチイング電圧レギュレ-ター SVR3-7V | |||||
|
|||||
受注後、すぐに商品手配いたします。
OK模型
商品がご用意できるまで、およそ2~5営業日かかります。 メーカー在庫欠品などの理由により、商品入荷まで日数がかかる場合は、別途ご連絡させて頂きます。 | |||||
商品説明

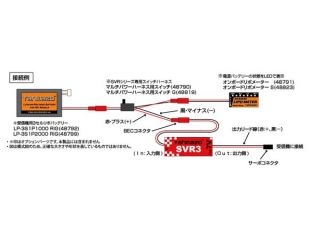

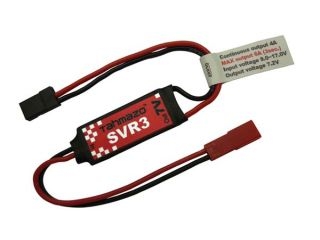

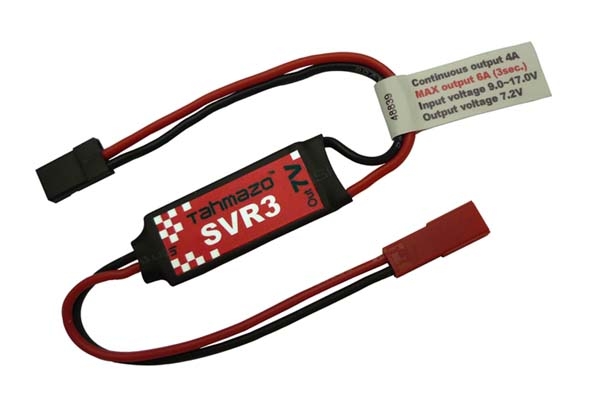

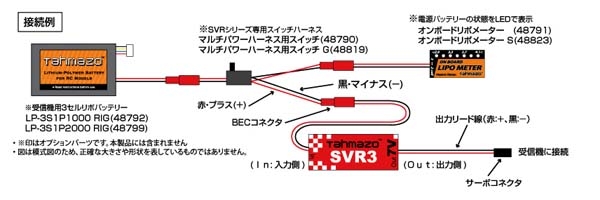

・ハイボルテージ仕様の受信機、サーボ用に開発したスイッチング電源です。 ・出力電圧はハイボルテージ機器に対応した7.2V(注1) ・僅か8gの超小型、超軽量でも出力は連続4Aと余裕(最大6A/3秒)。 ・電圧の変換はSVRシリーズで実績のあるスイッチング方式を採用。効率90%でほとんど電力ロスがありません。 ・Tahmazo受信機用リポバッテリーRIGシリーズ(48795,48799)のようなリポバッテリー(3セルを推奨)と組み合わせて使用すれば急激に負荷が変動しても受信機、サーボに供給する電圧がほとんどかわらないので受信機の安定動作につながります。 ・オプションの「パワーハーネス用スイッチ」を使用すれば面倒な配線も楽々。 ・「オンボードリポメーター」(48791)または「オンボードリポメーターS」(48823)を本装置に接続すれば電源リポバッテリーの状態もチェック出来ます。(オンボードリポメーターはリポ4セルでは使えません) (注1)本製品はハイボルテージ(HV)対応機器を動作させるためのものです。ハイボルテージ未対応のサーボなどに使用すると機器が故障したり破損する場合があります。詳しくはお使いになる機器のメーカーなどにお問い合わせください (注2)プロポは2.4GHz帯のものをお使い下さい。 (注3)安定して7.2Vを供給するために電源はリポ3セルから4セルをお使いください。 主要規格 型 式:スイッチング方式電圧レギュレーター 出力電圧※:7.20V(入力電圧12.0V、出力3A時) 出力電流※:連続4.0A、5.0A/45秒、最大6.0A/3秒 入力電圧:9.0V~17.0V=リポ3セル~4セル相当 変換効率:90.0 % (電源電圧 12V時) 重 量:8.0g(リード線、コネクタ含む) サイズ:横幅34mm(リード線は除く) 縦15mm 厚さ7.5mm コネクタ:入力側=BECコネクタメス 出力側=JRタイプサーボコネクタオス リード線:AWG20シリコンケーブル コード長=入出力側共に約100mm ・2.4GHz帯プロポの使用を推奨 ※データは当社実測値:室温26℃、室内、解放空間にて測定。データは気温、通風など冷却条件によって大きく変動します。 オプションパーツ (品番48790)パワーハーネス用スイッチ (品番48819)パワーハーネス用スイッチGタイプ(エンジン機など耐振動、耐久性が必要な場合におすすめ) (品番48791)オンボードリポメーター(2セル3セル用):電源リポの状態をチェック出来ます (品番48823)オンボードリポメーターS:3色に変化するLEDで電源リポの状態をチェック出来ます (品番48792)LP-3S1000RIG:受信機電源用1000mAhリポ (品番48799)LP-3S2000RIG:受信機電源用2000mAhリポ |
